LABCONCO_®FreeZone TriadFreeze Dry System


Triad凍干機壓蓋系統
操作指南


目錄

第一章． triad凍干機壓蓋系統的操作

第二章． 日常維護保養

第三章．使用RS232串口

第一章    triad凍干機壓蓋系統的操作

當凍干機正確安裝完畢后，就可以開始操作了。本章從十一個方面講述如何進行凍干機壓蓋系統的操作：

第一節    控制面板簡介

第二節   壓蓋系統操作前準備
第三節   壓蓋系統的操作
第四節   樣品的預凍
第五節   加樣
第六節   在樣品室內凍干
第七節   壓蓋
第八節   真空釋放/回充
第九節   使用外掛樣品閥凍干樣品
第十節   化霜
第十一節   報警及報警信息

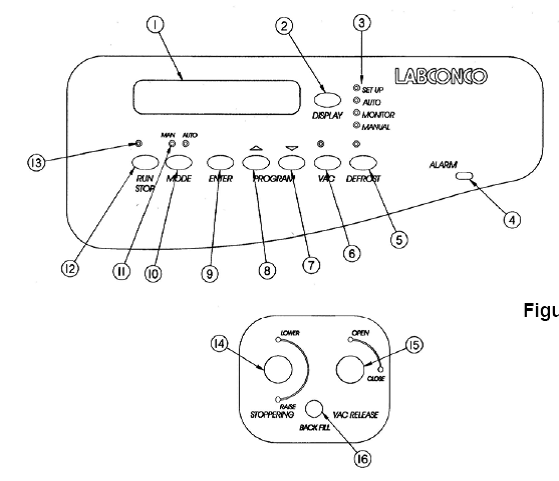

   第一節     控制面板簡介

1. 顯示屏。 顯示必要的程序及操作數據。在編程過程中提供提示以方便編程。

2. 顯示選擇。用于在“監視”，“自動”，“手動”，“設定”幾種顯示方式之間進行切換。

3. 顯示指示燈。.  表明顯示屏顯示的內容。

4. 報警指示燈。  紅色 LED 指示燈表示系統有報警發生。

5. 化霜。用于手動開始或停止化霜操作。

6. 真空。用于手動開始或停止真空泵操作。

7. 減小鍵。.  用于在編程過程中減小所設定的參數。

8. 增大鍵。  用于在編程過程中增大所設定的參數。

9. 確認鍵。  用于在編程過程中將所設定的參數存入存儲器中。

10．運行方式指示燈。  綠色指示燈標明所選擇的控制方式是“自動”還是“手動”。

11．運行方式選擇鍵。選擇的控制方式是“自動”還是“手動”。

12. 運行/停止鍵。按此鍵開始或停止升華過程。

13.   運行/停止指示燈。此燈穩定地點亮，表明正在凍干過程之中。此燈不亮表明運行的程序已經結束或被停止。如果此燈閃爍，表明正在凍干并且在凍干過程中存在超出正常工作狀況的情況。

14．壓蓋。控制隔板的上下移動。只有樣品室處于真空狀態時，才會有此功能。在壓蓋過程中必須密切觀察壓蓋情況。

15.  真空釋放閥。排放掉樣品室內的真空，以便將樣品室門打開。如果在回充進氣口接上用戶指定的氣源，還可以將此種氣體回充進樣品室。

16.  回充口。可以將一可調壓力的鋼瓶接到此口，當凍干結束后，將此種氣體通入樣品室。

         因為Ethylene  Oxide所具有的危險性及腐蝕性， 不建議使用 Ethylene  Oxide 對壓蓋系統進行滅菌，

17.  電源開關。壓蓋系統的總電源開關。此圖上沒有顯示。

第二節．壓蓋系統操作前準備操作
使用您的凍干機壓蓋系統之前，首先要仔細閱讀凍干機隨機操作手冊（Instruction Manual）及本操作指南，然后進行如下檢查：
1. 凍干機應放置在空氣流通的位置。本系列凍干機壓蓋系統采用獨立的氣冷式制冷壓縮機，室內空氣從凍干機壓蓋系統前面板格柵處吸入到制冷壓縮機，然后從后面排出。因此，在凍干機壓蓋系統側面及后面必須至少留有10cm的空間，以方便空氣的流通。
2. 用軟布或紙巾擦拭冷阱內壁，除去積攢的水分。
3.    檢查冷阱排液管內是否還存有水分。并將冷阱排液管塞塞好。
4.    用不會掉毛的軟布或紙巾擦拭門密封墊，除去任何可能造成真空泄漏的污物。無需在門密封墊上涂真空脂，也能保證良好的密封性。
5.    檢查樣品閥是否有外傷或不恰當?shù)陌惭b。將全部樣品閥擰到“VENT”的位置(斜面與凍干瓶方向相反，即成180^。)。
6． 確保壓蓋系統上的電源開關在“OFF”位置，真空釋放控制旋鈕在“CLOSE”（關閉）位置，壓蓋控制旋鈕在“LOWER”（低位）位置。
7.真空泵氣震閥設定:  大多數真空泵都有氣震裝置。凍干過程需要高真空。因此，建議在凍干過程中關閉氣震閥。如果在凍干過程中長時間打開氣震閥，會造成泵油從排氣口外瀉，致使真空泵出現故障。


第三節．壓蓋系統的操作

一．設定

真空度的顯示單位可以在 mBar, Pascal (Pa) 或 Torr之間切換，溫度也可以用 °F 或 °C  顯示。壓縮機的工作時間可以顯示，真空度還可以校正。要想設定壓蓋系統，打開總電源開關，按 Display 鍵直到 Set up 燈亮。顯示如下：

· 按ñ  或ò鍵直到所需要的單位開始閃爍。
· 按回車（ ENTER）鍵
· 顯示如下：

其中YYY為上步所設定的真空度單位
· 按ñ  或ò鍵直到所需要的真空度數值開始閃爍。
· 按回車（ ENTER）鍵
顯示如下：

· 按ñ 或ò鍵直到所需要的單位開始閃爍。
· 按回車（ ENTER）鍵
· 顯示如下

· 如果不想將“用戶可定義工作時間 ”（ SERVICE HOUR）清零，請按“回車”（ ENTER）鍵
· 要想將“用戶可定義工作時間 ”（ SERVICE HOUR）清零，請按ò鍵。
· 此時，顯示內容如下：


· 要想真的將“用戶可定義工作時間 ”（ SERVICE HOUR）清零，請連續按ò鍵5秒鐘，直到清零為止。
· 按“回車”鍵。

· 要想將“用戶可定義工作時間”（ SERVICE HOUR）清零, 清按“選擇”（ SELECT）鍵。
· 顯示如下：


要想真的將“用戶可定義工作時間 ”（ SERVICE HOUR）清零，請連續按“選擇”（ SELECT）鍵5秒鐘，直到清零為止。

· 按“回車”鍵。
· 顯示 RS-232 數據傳輸速率。

· 要想改變傳輸速率，清按“選擇”（ SELECT）鍵，直到顯示出你所需要的數值。數據傳輸之間的時間可以選擇 10, 30, 60, 300 or 600 秒。
· 按“回車”鍵。
· 顯示如下


可以隨時按“顯示”（DISPLAY）鍵，以選擇其他的顯示內容。

二．手動控制操作

1． 打開電源開關。
2． 按“顯示”（DISPLAY）鍵，直到手動（MAN）燈點亮。此時，會顯示上一次設定的手動溫度值。


溫度設定值：-30℃



溫度單位可在“設定”中確定 (°F 或 °C)?？蓽囟日{(diào)節范圍為 +40°C 到 –40°C ，調節步長為 1°C 。
3． 如果需要更改溫度，按“增大”鍵(ñ)  或“減少” 鍵，直到顯示出你所需要的溫度值。
4． 按“確認”（ENTER）鍵。如果在10秒內沒有按“確認”鍵，設定值將恢復成原先的溫度值。
5． 按“方式”（MODE）鍵，使“手動”(MAN)燈點亮。
6． 按“運行/停止”(RUN/STOP)鍵，“運行/停止”指示燈點亮，制冷壓縮機或加熱器開始工作。
7． 如果希望抽真空，按VACCUM鍵。如果在樣品室中有還沒有預凍的樣品，清不要啟動真空泵。
8． 如果要想在運行過程中，更改溫度值，只需重復上述第2，3，4步即可。系統將馬上調整成新的溫度值。
9． 要想觀察系統的運行狀況，按“顯示”（DISPLAY）鍵，直到“監視”（MONITOR）燈點亮。系統會順序顯示隔板(SHILF)溫度，冷阱(COL)溫度及樣品(SAMP)溫度。如果樣品溫度探頭沒有插到系統中，則探頭溫度將會顯示“---”。如果在預凍方式，冷阱(COL)溫度顯示“---”。如果在使用外掛凍干瓶方式，隔板(SHILF)溫度會顯示“---”。
在手動運行狀態，程序段（SEG）一直顯示“M”。程序段（SEG）主要用于在自動運行狀態時，表明程序運行到哪一階段。溫度和真空度單位可自己設定。系統真空度大于5mBar時，真空度顯示“HIGH”，操作者控制的溫度值是系統溫度而不是探頭溫度。

SHLF=XXX     SAMPLE=XXX℃ COL=XXX       SEG=M   VAC=HIGH  m


SHLF: 隔板溫度。
SAMP：樣品溫度，如果探頭沒有安裝，顯示“-”
℃：  攝氏度
F：   華氏度
COL： 冷阱溫度
SEG： 顯示此段是處于升降溫階段還是處于恒溫階段。
M：   手動
VAC： 系統真空度
m：   毫巴
P：   帕斯卡
T：   托
R：   升降溫
H：   恒溫
10． 要想停止運行，按“運行/停止”(Run/Stop)鍵，制冷壓縮機或加熱器停止工作。然后，關閉系統電源開關。



三．自動控制操作

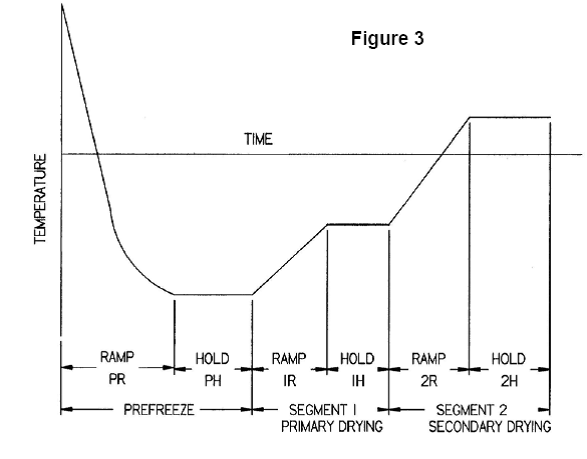

1. 概述
裝配有微處理器控制系統的壓蓋系統，可對溫度進行6段編程。第一段是自動設定為“最冷”數值的預凍段，此段時間可設定為0，3到99.9小時或無限時。另外的5段，每一段均包括溫度升降功能和溫度保持功能。微處理器可以自動存儲5套完整的程序。按“顯示”（DISPLAY）鍵到“自動”（AUTO）燈亮，用上/下鍵選定將要運行或準備編輯的程序，然后按“確認”（ENTER）鍵，可以選定5套程序中的任意一套程序。在上箱壓蓋系統允許的范圍內，升降溫速率的設定，可令系統按操作者所需要的升溫和降溫速率進行升溫和降溫。
在擱板上沒有樣品的情況下，Triad壓蓋系統最大降溫速率從50℃到0℃大約為0.5℃/min，從0℃到-50℃大約為0.25℃/min，升溫速率大約為3℃/min。當溫度接近–50°C時，制冷速率會變得慢一些。恒溫溫度可在+50°C 至 –55°C 以1°C為步長進行設定。恒溫時間單位是小時。
當所設定的溫度達到后，開始根據程序中所設定的恒溫時間的長短，進行恒溫。
微處理器可將最新更改過的程序參數，自動存儲。因此，您只需選定好所要運行的程序號，然后按“運行”（RUN）鍵即可。
2. 編程
Triad壓蓋系統可以儲存1號至5號5套程序。程序一旦編輯完畢，就會自動存儲在微處理器內。要想編程，首先選定所要運行的程序號，然后，按下列方法輸入?yún)?shù)。（注：本手冊中所使用的數值僅做參考。實際數值視實際需要而定。）
將電源開關按到“ON”位置，打開電源。按DISPLAY鍵，直到AUTO燈點亮。此時，LCD狀態顯示器顯示上次所輸入自動運行參數：

P1    SEG1    RAMP   0.00℃/MN HOLD –34℃          TIME 00.0


顯示中的“P1”會閃動，而所顯示的程序號即為將要運行程序。要想更改成不同的程序，按上下鍵更改（從程序1至程序5）。當選定好程序后，按ENTER確定。
LCD狀態顯示器上的下一個參數開始閃爍，同樣用上下鍵更改參數值。按ENTER確定。直至將全部程序編輯完畢。如果本套程序不需要5步，例如：用戶認為4步即可滿足凍干的要求，那么，在編輯到第5段（SEG5）時，將RAMP設為0.00，HOLD溫度設為同第4段相同的溫度，TIME設成00.0，系統就會自動將此段程序取消。
如果更改了任何參數，必須按“確認” 鍵，新參數才能被儲存。如果在10秒內沒有按“確認”鍵，設定值將恢復成原先的參數值。正在閃爍的參數名稱，表明可對此參數進行修改。如果僅按“確認”鍵，則下一個參數名稱將開始閃爍。
當“自動運行”程序已經運行后，高于正在運行時間段的程序參數值，也可以進行更改。但只能更改正在運行的程序中高于正在運行時間段的程序參數值。如果想要更改其它程序中的參數，只能先將此套程序停掉，然后重新選擇程序號。
3 “自動運行”程序的運行。
選定好將要運行的程序號后，按“方式”（MODE）鍵，選定為自動，此時，“AUTO指示燈”點亮。按“運行/停止”鍵，自動運行程序開始啟動。“運行指示燈”點亮。“顯示”自動切換到“監視”狀態。狀態顯示器改變成下面形式，
在“預凍”（PR）時間段，狀態顯示器如下顯示：

P1  SHILF=-70℃        SAMP=-70℃  COL=---   SEG=PR       VAC=hi

P1:    指示所選擇的程序號
SHILF: 隔板溫度
SAMP： 樣品溫度值（如果溫度探頭沒有安裝，則顯示---）
   COL： 沒有溫度顯示
SEG：  預凍方式
VAC：  系統真空度。大于5mBar

在“升降溫”（RAMP）時間段，狀態顯示器如下顯示：

P1  SHILF=-55℃        SAMP=-55℃  COL=-85 SEG=1R         VAC=.030M

P1:    指示所選擇的程序號
SHILF: 隔板溫度
SAMP： 樣品溫度值（如果溫度探頭沒有安裝，則顯示---）
   COL： 冷阱溫度
SEG：  顯示自動運行到升降溫階段（R）
VAC：  系統真空度
M：   毫巴
P：   帕斯卡
T：   托


P1  SHILF=-55℃        SAMP=-55℃  COL=-85 SEG=1H        VAC=.030M

在“恒溫”（HOLD）時間段，狀態顯示器如下顯示：

P1:指示所選擇的程序號
PRB1，2，3：1，2，3號探頭溫度值
  TMP：系統溫度
SEG：表示實際運行到恒溫階段
VAC：系統真空度


P1  SHILF=-55℃        SAMP=-55℃  COL=-85 SEG=4.6         VAC=.030M




TR: 完成此時間段所剩余的時間，單位：小時。如果所剩時間大于10小時，顯示1/10小時，如果所剩時間小于10小時，顯示1/100小時，如果恒溫時間被編輯為無限時，則顯示INDF。
M：   毫巴
P：   帕斯卡
T：   托
4. 在運行過程中更改運行參數
A． 按“顯示”鍵到“監視”狀態。查看目前正在運行哪一時間段。
B． 按“顯示”鍵到“自動”狀態。
C． 輸入比目前正在運行的時間段往后的段號。在系統運行過程中，無法更改正在運行的時間段。
D． 按需要更改參數。
E． 按“確認”鍵，保存。
5. 自動運行程序的停止
A． 自動運行程序的最后一個時間段，運行結束后，凍干系統會自動停止。壓縮機，加熱器和真空泵仍會繼續工作。段號顯示為“E”(End—結束)。要想關閉系統，按RUN/STOP鍵。
B． 要想在最后一個時間段結束之間,停止運行，按“運行/停止”鍵。“運行指示燈”熄滅，制冷系統，加熱系統及真空泵停止運行，狀態顯示器仍會繼續顯示系統實際狀態，但時間功能停止計時。
C． 關閉電源開關，會將全部系統關閉。
D． 在通過按“運行/停止”鍵將系統停止之前，關閉電源開關（或斷電），等到再次打開電源開關或恢復供電后，如果冷阱溫度沒有高于-30℃，系統將從停止處，重新開始運行，直到完成斷電之前進行的全部程序。但運行（RUN）指示燈和報警指示燈（ALARM）會不斷地閃爍，表明在程序運行過程中電源出過故障。
6. 監視系統運行
按“顯示”鍵，直到“監視”燈點亮。系統會顯示冷阱溫度、樣品溫度、隔板的溫度和系統真空度。如果溫度探頭沒有插到系統中，則樣品溫度將會顯示“---”。溫度單位和真空度單位可以在Set Up中設定。系統真空度大于5.0mBar時，真空度顯示“hi”。
冷阱溫度及系統真空度均可以全程監視，嚴禁高于所需要的冷阱溫度及系統真空度，否則的話，樣品會出現融化或塌陷，會破壞凍干過程


第四節. 樣品的預凍
在冷凍干燥過程發生之前，待凍干的樣品必須處于冰凍狀態。預凍可以在單獨的制冷系統內進行，也可以在Triad壓蓋系統的隔板上進行。如果樣品需要在隔板上預凍地話，打開電源開關，使用手動或自動中的第一時間段，將隔板制冷。使用手動時，將溫度設定成“pre-freeze”；使用自動程序時，將程序的第一段設定成預凍對隔板進行制冷。關上上箱玻璃門。當系統溫度低于樣品共晶點后，打開上箱玻璃門，將樣品均勻碼放在隔板上。當?shù)谝欢谓Y(jié)束后，真空泵會自動啟動。如果需要，在每一層隔板上選擇一個樣品放入溫度探頭，通過LCD狀態顯示器，可以直接監視樣品的實際溫度。


第五節.    加樣
 壓蓋裝置能產生非常大的力量，如果操作不當，很可能危害隔板及壓蓋機械裝置。因此，特別要注意的是：在上樣時，隔板上血清瓶必須要均勻碼放。如果樣品量較少，在在隔板地四個角上，必須各放置一個血清瓶。
壓蓋過程可以通過上箱壓蓋系統的玻璃窗進行觀察。一旦壓蓋結束或出現問題，馬上停止壓蓋。隔板上的 血清瓶的均勻碼放，還有助于全部血清瓶干燥的均勻性。


第六節.   在樣品室內凍干
當在真空狀態下使用溫度控制隔板時，應遵照下列程序進行。
i. 用手動方式凍干已預凍好的樣品
l 將顯示設定為手動，在-55℃~55℃之間選擇溫度設定點。
l 選擇MAN手動運行方式。
l 按“RUN/STOP”啟動壓縮機。關閉樣品室門，啟動真空泵。
l 當冷阱溫度達到-80℃，隔板溫度達到設定值后，關閉真空泵并卸掉真空。將已凍干好的樣品放到隔板上，關閉樣品室門，啟動真空泵。
注意：系統從室溫降到-55℃，大約需要7個小時。
l 在手動方式下，隨時可以更改溫度和真空度設定值。
ii. 手動方式凍干未預凍好的樣品
l 將顯示設定為手動，將溫度設定點設為預凍（ Set Point Temperature = Pre-Freeze）
l 選擇MAN手動運行方式。
l 將未預凍的樣品放在隔板上，關閉樣品室門。樣品溫度探頭放入樣品瓶內。
l 按“RUN/STOP”啟動壓縮機。
l 隔板溫度會降到大約-75℃，預凍樣品。
注意：從室溫預凍2L平板放置的水，大約需要6小時。
l     當樣品預凍好后，在-55℃~55℃之間選擇溫度設定點。
l 啟動真空泵。
l 在手動方式下，隨時可以更改溫度和真空度設定值。
iii. 用自動方式凍干已預凍好的樣品
l 將顯示設定為自動，編輯好各段所需的溫度和恒溫時間，預凍（PREFREEZE）段時間設為0，這會讓程序從第一段開始。
l 選擇AUTO自動運行方式。
l 關閉樣品室門，按“RUN/STOP”啟動壓縮機。自動啟動真空泵。
l 當冷阱溫度達到-80℃，隔板溫度達到第一段的設定值后，關閉真空泵并卸掉真空。將已動干好的樣品放到隔板上，關閉樣品室門，啟動真空泵。
iv. 用自動方式凍干未預凍好的樣品
l 將顯示設定為自動，編輯好各段所需的溫度和恒溫時間，預凍（PREFREEZE）段時間設為3或無限（INDEF），這會讓系統先冷卻隔板以使樣品預凍。在此預凍段，必須使樣品完全冷凍，否則的話，當?shù)谝欢伍_始后，樣品會損壞真空泵。
l 選擇AUTO自動運行方式。
l 將未凍干好的樣品放到隔板上，關閉樣品室門。
l 按“RUN/STOP”啟動壓縮機。自動啟動真空泵。。

第七節.   壓蓋
當凍干過程全部進行結束后，如果需要，可以進行壓蓋操作。壓蓋時，將壓蓋控制旋鈕緩慢旋至“下降”（LOWER）位置。這樣會導致壓蓋氣囊膨脹，令上面一層隔板下降，當上層隔板接觸到已預先放在瓶子上的瓶蓋后，瓶蓋會被壓上。操作者可以通過玻璃門監視壓蓋過程。
當全部瓶子均壓好蓋后，將壓蓋控制旋鈕旋至“上升”（RAISE）位置，真空泵與氣囊相連，令氣囊縮小。打開“真空釋放旋鈕”，也可讓氣囊縮小。不壓蓋時，真空釋放旋鈕必須放在“上升”位置。
特別要注意的是：在上樣時，每層隔板上血清瓶必須要均勻碼放。
壓蓋系統裝配有防傾斜開關。當壓蓋時，壓蓋板的傾角超過4°系統會停止壓蓋板下降。當發生此情況時，應將將壓蓋控制旋鈕旋至“上升”（RAISE）位置，真空泵與氣囊相連，令氣囊縮小。

第八節.  真空釋放/回充
要想打開上箱壓蓋系統玻璃門，必須要先將真空卸掉。卸真空時，將“真空釋放旋鈕”旋至“打開”（OPEN）位置，然后通過凍干機主機關閉真空泵。
空氣通過回充口進入真空的樣品室內。當聽不見回充空氣的氣流聲時，就可以將玻璃門打開了。如果要將特殊的氣體（例如：無菌氣體或惰性氣體）回充到樣品室內，可將所需氣體的鋼瓶連接到回充口上?；爻淇谥睆綖?/8”的銅管。氣體鋼瓶必須裝配有調壓閥，出口壓力最大不得超過15psi?；爻錃怏w氣量可通過真空釋放旋鈕進行控制。樣品室內的真空度可通過LCD狀態監視器觀察。

第九節. 使用外掛樣品閥凍干樣品
1． 打開電源開關，選擇手動方式，將溫度設定點設成凍干瓶（IN FLASK），啟動真空泵。
2． 一旦冷阱溫度低于-40℃，真空度低于 0.133mbar，將已預凍好的樣品通過連接管接到位于凍干機左側的樣品閥上。轉動白色塑料閥門到真空（VACUUM）位置（白色塑料閥門的斜面朝向樣品接口） ，打開樣品閥，使系統真空施加到樣品上。
3． 在上下一個樣品之前，要確保系統真空度重新回到真空度設定點。因為必須保證系統的真空度及冷阱溫度均到達到足夠低，以防止樣品融化。
4． 當凍干瓶外部的冰全部融化后，且用手握凍干瓶也沒有任何涼的部位，一次凍干就結束了。要想繼續降低樣品的含水量，還需再凍干幾個小時。

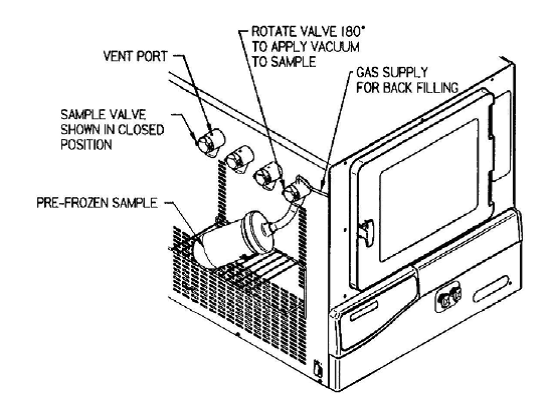

PRE-FROZEN SAMPLE：已預凍好的樣品。
SAMPLE VALVE SHOWN IN CLOSED POSITION：位于關閉位置的閥。
VENT PORT：排氣孔。
ROTATE VALVE 180°TO APPLY VACUUM TO SAMPLE：旋轉180°將系統真空加到樣品中。
GAS SUPPLY FOR BACK FILLING：回充氣。
5． 凍干結束后，要想取下凍干瓶，轉動白色塑料閥門到排氣（VENT）位置（白色塑料閥門的斜面與樣品接口成180°） ，關閉樣品閥并將凍干瓶內真空釋放掉，使系統真空施加到樣品上。如果希望將樣品瓶內充入惰性氣體，則在轉動白色塑料閥門到排氣（VENT）位置之前，將惰性氣體管路連接到樣品閥上的排氣口上。
6． 如果樣品閥上連接的是安培瓶的話，當凍干結束后，需要用密封焊炬將安培瓶密封。密封時一定要小心，不要將閥體燒毀。建議在閥體與焊炬之間加一層隔離材料。


第十節. 化霜
當凍干結束后，聚集在冷阱盤管上的冰必須要除掉。Triad壓蓋系統配備了快速化霜功能。
7． 按控制面板上的化霜鍵（DRFROST），化霜指示燈會點亮。讓化霜操作持續到將盤管上的冰全部化掉。按RUN/STOP鍵將系統關閉?；虍?個小時后，系統會自動關閉。
8． 準備一個適當?shù)娜萜魇⒎爬淠⑴潘芏骂^拔掉，把排水管放入容器內。
9． 重新蓋好排水管堵頭。取出集水盤，擦拭干凈。
10． 按化霜鍵（DRFROST），化霜指示燈關閉。
11． 擦拭任何撒出來的冷卻水，重新放回集水盤。
注意：如果樣品中含酸，當化霜結束后，要馬上沖洗及中和，否則會腐蝕冷阱和盤管。
當冰沒有完全融化時，不要試圖將冰從盤管上敲下來。
當冷阱內有水時，不要啟動真空泵，否則后損壞真空泵。


第十一節.  報警及報警信息
在凍干過程中，有可能發生若干個非正常情況，這些情況，會對壓蓋系統的操作產生非常大的影響。如果發生這些情況，報警指示燈會閃爍并有蜂鳴報警。
一分鐘后，蜂鳴器會自動靜音。通過觀察LCD顯示， 可以找到報警的原因。
1.  電源中斷
在凍干機運行過程中，出現斷電或用戶直接按動主電源開關將凍干機關閉。當電源重新恢復后，紅色報警燈及“Run/Stop”指示燈會閃爍，如果冷阱溫度沒有高于-30℃，凍干機會從自動運行程序中斷的地方繼續運行。按Run/Stop鍵后，報警指示燈會停止閃爍。
2.   隔板溫度波動
一旦隔板溫度已穩定20分鐘以上，如果手動設定點溫度或自動運行程序中的恒溫時間段的溫度變化超過±2℃，則紅色報警指示燈及LCD狀態顯示器中“SHILF”字符將會閃爍，直到運行結束。
3．冷阱溫度波動
如果冷阱溫度高于-40℃且持續20分鐘，則紅色報警指示燈及LCD狀態顯示器中“COL”字符將會閃爍，直到運行結束。
4．隔板溫度設定點
當在升降溫階段，系統溫度已經穩定但沒有達到溫度設定點，程序會自動進入到下一個恒溫段，紅色報警指示燈及LCD狀態顯示器中“Px”字符將會閃爍，直到運行結束。
5．真空度
一旦系統真空度已經降下來，且在5分鐘內真空度變化小于0.020mBar，如果真空度衰減超過0.500mBar，則紅色報警指示燈及LCD狀態顯示器中“VAC”字符將會閃爍，直到運行結束。
6． 真空泵維護
當真空泵工作時間達到100小時后，則紅色報警指示燈及LCD狀態顯示器中“VAC”字符將會閃爍3秒鐘然后停1秒鐘。當真空泵關閉時，LCD狀態顯示器中“VAC”字符將會閃爍1秒鐘然后停3秒鐘。重置真空泵維護時間，會消除此報警。
7． 壓蓋板傾斜
當壓蓋時，如果壓蓋板傾斜超過4°，則壓蓋會停止。LCD狀態顯示器會顯示隔板負荷不均勻（SHELF UNEVENLY LOADED）。

第二章  日常維護保養


在日常操作過程中，凍干機只需進行少量的維護保養。推薦使用下列方法：
當需要時：
1. 如果危險性材料濺落到上箱內外，用戶必須進行恰當?shù)叵?。消毒的方法可以使用浸上乙醇的軟布徹底擦拭。但需要注意的是乙醇會使有機玻璃門出現龜裂，因此用乙醇擦拭完有機玻璃門后務必用純水將乙醇清洗掉。
2. 清潔所有落在樣品室內的樣品，以及擦干可能存在的水分。
3. 用軟布、海棉或麂皮沾中性、非研磨作用的肥皂水或洗滌劑擦拭有機玻璃門及門密封墊。
4. 通過真空泵上的油窗，檢查真空泵油的狀況及油標高度。油面應該在MAX與MIN之間。如果油低于下限上方25.4mm，加油。
5. 如果真空泵油成渾濁狀，含有顆粒，或變色，徹底排干泵油，更換新油。如果真空泵內進入較少的水分，擰開真空泵氣震閥，排干真空泵油中的潮氣。
6. 如果樣品含酸，除霜后要馬上徹底清洗并進行中和。否則地話，會嚴重損壞冷阱及冷凝管。泵油也需在凍干結束后馬上更換。
7. 在對生物樣品進行凍干時，需要經常對系統進行滅菌。表面滅菌用于消毒可接觸到的表面。不推薦使用乙烯基氧化物，因為會對自然界造成破壞及腐蝕。
每月：
1. 橡膠件最終會出現損壞，需要更換。橡膠件的有效使用時間取決于它們的壽命及周圍的環境。檢查所有的橡膠閥和密封墊，如果出現老化、永久變形及損壞，及時更換。
2. 用軟布、海棉或麂皮沾中性、非研磨作用的肥皂水或洗滌劑擦拭有機玻璃蓋。
3. 用軟布、海棉或麂皮沾中性、非研磨作用的肥皂水或洗滌劑擦拭凍干機前面板及側板。必要時，可用噴水槍或刷子刷洗。但千萬不要用溶劑，因為溶劑會損壞儀器表面涂層。
每年：
1. 制冷壓縮機至少每年要清理一次，如果凍干機工作在較臟的環境下，則清理周期還要縮短，以保證良好的通風散熱性能，保持上箱壓蓋系統處于最佳工作狀態，延長使用壽命。將上箱壓蓋系統前面板格柵上的兩棵固定螺絲擰下，拆下前面板格柵，用帶刷子的吸塵器吸走制冷壓縮機表面及前散熱器上的灰塵，。如果凍干系統工作在較臟的環境，需要增加吸塵的次數。
2. 進行每月所需的檢查。
